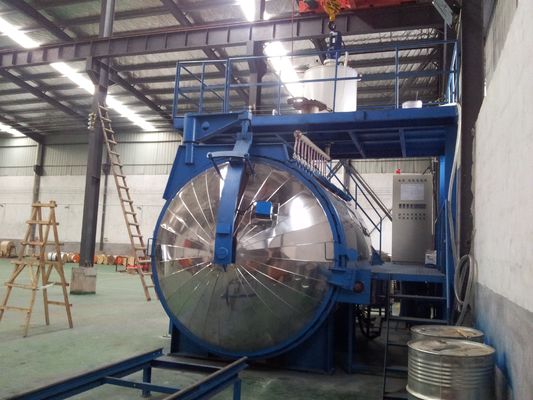

Vakum basınçlı dökme ekipmanları Vakum reçine dökme makinesi VPI sistemi

Vakum dökme ekipmanlarının teknik şeması

Kullanıcının üretim ihtiyaçlarına ve şirketin dökme ekipmanları ve tasarım özellikleri üretiminde birikmiş yılların deneyimine göre,İki taraf arasında daha fazla tartışma ve müzakere için aşağıdaki teknik şema belirlenmiştir:.

Önerilen ekipman, iki bileşeni önceden karıştırılmış epoksi reçine ile transformatörün vakum dökülmesi için uygundur.

1. Genel hükümler

1. Bu öneride ekipmanın tasarımı, yapısı, nihai montajı, testi ve işletilmesi için teknik gereksinimler önerilmektedir.
2. Bu öneride asgari teknik gereksinimler belirlenir ve tedarikçi bu özellikten aşağı olmayan yüksek kaliteli ürünler sunmalıdır.
3. Sözleşme yürürlüğe girdikten sonra, Tedarikçi, sözleşme teslimat tarihinin gereksinimlerini karşılayan bir üretim programını talepkâra sağlayacaktır.
4. Tedarikçi tarafından sağlanan ekipman düzenlemesi çizimi, temel durum çizimi, elektrik çizimi ve ana bileşen yapısı çizimi, talep eden tarafından onaylanana kadar çalıştırılamaz..Tedarikçi, çizimlerde bu teknik şartnamenin gereksinimlerini karşılamayan sorunları koşulsuz olarak değiştirir.
5. Ekipmanın özellikleri, çalışma prensibini, yapısını, montaj talimatlarını, çalışma yöntemlerini ve önlemlerini, yaygın hataları ve çözümleri, tedarikçileri,Tüm ekipmanın ve tüm önemli sistemlerin modelleri ve özellikleri ve diğer ilgili teknik verileri.
6. Tedarikçi, ekipmanların performansından ve operasyonel güvenilirliğinden, ayrıca tasarım, üretim, nakliye, montaj,ekipmanın devreye alınması ve deneme üretimiAnahtarlı projenin uygulanması
7. Tedarikçi, dökme ekipmanları için uygulanabilir, olgun ve kanıtlanmış teknoloji sağlayacağını garanti eder.

Bir yıl içinde normal çalışabilen yedek parçalar ve yedek parçalar ücretsiz verilecektir.

2Bu ekipmanın tasarımı aşağıdaki ilgili standartları, el kitaplarını ve standartları kabul eder.

1. Vakum dökme ekipmanları için bu teknik özellik
2. GB9115.1-2000 "Vakum Flanş"
3. JB/T6533-97 Döner Vane Vakum Pompası
4. Kök vakum pompası JB/T7674-95
5. GB/T6709-96 "Vakum borusu ve aksesuarları"
6. JB1090-1092 "Vacuum için kauçuk mühür türü ve boyutu"
7. GB191 "Paketlenme, Depolama ve Taşıma Grafik Simgesi"
8. Vakum Tasarım Kılavuzu, Lanzhou Fizik Enstitüsü
9. Vakum Sistemi Tasarım Kılavuzu, Doğu Kuzey Üniversitesi
10. GB/T5226.1-1996 "Endüstriyel Makineler ve Elektrikli Ekipmanlar I. Bölüm: Genel Teknik Koşullar";

3Ekipmanın özellikleri

1. Bu şemadaki vakum dökme ekipmanları, dökme transformatörlerinin ve reaktörlerinin vakum dökme işlemine uygulanabilir.
2. Bu sistem enerji tasarrufu ve çevre koruma gereksinimlerini yansıtır.Özel olarak üretilen elektrikli ısıtıcı plakanın ömrü, ithal Alman ısıtıcı plakanın 3 katından fazla, ve ısıtma gücü %75'tir Alman ısıtma plaka ithal.
3. Eşsiz filtreleme sistemi, vakum pompasına reçine buharının girmesini etkili bir şekilde engelleyebilir.

4.TEKNİK ÖNERLEK

1. Ekipmanın bileşimi

2. Teknik göstergeler ve ekipman parametreleri:
   1. Vakumlu dökme kavanoz boyutu Φ2000×L2400
   2. Vakum sisteminin ana pompasının pompalama hızı 300L/S'dir.
   3. Dökme tankının çalışma sıcaklığı 70 ~ 85 °C
   4. Doldurma tankının nihai vakum derecesi (soğuk durumda, yük yok) ≤50Pa
   5. Doldurma tankının sızıntı hızı ≤50Pa.L/S
   6. Dökme tankının çalışma vakumu 50 ~ 100Pa'dır
   7. Ekipman, manuel ölçüm ve malzemelerin dinamik karıştırılmasını benimser.
   8. Ekipman vakum döküm sürecini benimsiyor.
   9. Karıştırma tankı elektrikli ısıtma, ısı iletme yağı olarak ısı transferi ortamı ve otomatik sıcaklık kontrolü kullanır.Tüm ısıtma parçaları ısı yalıtım malzemeleri ile yalıtılmıştır, ve dökme tankı paslanmaz çelik levha ile zırhlandırılmıştır (SUS430); Karıştırma tankı ince çelik levha ile zırhlandırılmıştır ve yüzeyde kaplanmıştır.İzolasyon tabakasının yüzey sıcaklığı oda sıcaklığı 20°C'den yüksek değildir..
3. Ekipman Gücü, Su, Hava Kaynağı ve Temel Durum

Gereksinimler (Kullanıcıya: Güç kaynağı, hava kompresörü ile donatılmıştır):

1. İsimlendirilmiş güç: 80kw, 380V, 50Hz, üç fazlı beş telli özel dağıtım dolabı, elektrikli kontrol dolabına bağlı güç.
2. Su kaynağı: basınç ≥0,2Mpa, maksimum tüketim 3m3/h, su sıcaklığı ≤25°C.
3. Sıkıştırılmış hava: 0.4 ~ 0.6Mpa, maksimum tüketimi 0.3m3/min
4. Bizim tasarım çizimlerine göre gömülü tankın temelini, çelik çerçevesini ve dış rayını yapın.

4. Her sistemin teknik koşulları:
   1. 400L vakum karıştırma ve degazlama tankı seti

Tankın teknik özelliği ve uygulaması

Etkili hacim 400L'dir.

Sıcaklık iletim yağı 10KW

En son vakum: 50Pa (yük yok, soğuk durum)

Yük sızıntısı yok: 50Pa.L/S

Çalışma sıcaklığı: 60 ~ 80°C

Tank yüzey sıcaklığı Çevre sıcaklığı +20°C

Frekans kontrol cihazı ile donatılmış, malzemenin viskozitesine göre karıştırma kaldırma hızını ayarlayabilir;

Kaya yünü yalıtım, paslanmaz çelik plaka (SUS430, 1,5 mm kalınlığında) zırhlı, yüzey kaplama

Bu tank epoksi reçine ve sertleştirici karışımının karıştırılması ve vakum gazdan çıkarılması için kullanılır.

Karıştırma tankı, üretimi artırmak için vakum dökme tankının dökme ana tarafına monte edilir.

Tank gövde aksesuarları:

400L karıştırma tankı:

4.2 Bir SET VAKUUM DOLUYAN TANK (ATMOSFERIK basınç) SYSTEM Vakum tankının teknik özellikleri ve kullanım alanları:

Yatay tank iç duvar boyutu: Φ2000mm×2400mm

En son vakum: 50Pa (yük yok, soğuk durum)

Yük sızıntısı yok: 50Pa.L/S

Çalışma sıcaklığı: 70 ~ 85°C

Tank yüzey sıcaklığı: ortam sıcaklığı +20°C

Atma denetçisi besleme için pnevmatik top valfini benimser ve ürün sayısına göre gerçekten gerekli olan vakum atma valfini ayarlayabilir.döküm borusunun yedek flens arayüzü gelecekteki yükseltme için ayrılmıştır.

Doldurma tankı yatay, tankın kapısı yan tarafta açılır ve tank gövdesi vakum dökme tankı yapısındadır. Kapı yerine kapatıldıktan sonra tank sıkıştırılır.

Vakum dökme işlemi dökme işlemini optimize edebilir, malzemenin geçirgenliğini artırabilir ve nihayetinde ürünün serbest bırakma endeksini azaltma etkisine ulaşabilir.

Konserve kartı, konserve kapısı yerine kapatıldıktan sonra elle kilitlenir.

Tank gövdesi yere monte edilir ve tankta hafif ray ve çalışma arabası (güçlendirilmiş) bulunur.

Tankın dış yüzeyi elektrikli ısıtıcı plaka ile ısıtılır.

Tankın içindeki rayın yüksekliği, tankın dışındaki transfer arabasının rayı ile aynıdır (tankın dışındaki transfer arabasının kullanıcısı tarafından kendi kendine yapılır),Arabanın erişimini kolaylaştırmak için;

Kaya yünü yalıtım, paslanmaz çelik plaka (SUS430) zırhlı işleme.

Tank gövdesi, teknolojik gereksinimleri karşılamak için diğer arayüzlerle donatılmıştır.

Tank Bağlantısı

Vakum dökme ekipmanları

4.3 İKİ SET ısıtıcı sistem

4.3.1 Ekipmanın her bir birimi, her bir birimin sıcaklığı ayarlaması için uygun olan bağımsız bir sıcaklık kontrol sistemi ile kontrol edilir.Karıştırma tankı ısı iletme yağı ısı transferi modunu benimserdökme tankı doğrudan Wuxi elektrikli ısıtma plağı, otomatik sıcaklık kontrolü, aşırı sıcaklık alarmı, 63KW güç, en yüksek ısıtma sıcaklığı 130°C ile ısıtılır.Tüm karıştırma tankı ısıtma sisteminin ısıtma sıcaklığı normal sıcaklık ile 80°C arasında ayarlanabilir..

Sistem yapılandırması:

400 litrelik son karıştırma tankı için ısıtma sistemi:

Vakum dökme tankı için ısıtma sistemi:

4.4 VAKUUM SISTEMİNİN İKİ SETİ (Toplam 3 vakum pompası):

4.4.1Döner bir levha Roots ünitesinin dökme tankı vakum ünitesine maksimum pompalama hızı 300L/S'dir. Sistemin çalışma vakumu 50-200Pa arasında kontrol edilebilir.Yüksek vakum derecesi nedeniyle vakum sistemine pompalanma olasılığını azaltmakSistem, pompalanan gazda kirlilikleri maksimum ölçüde önlemek ve vakum pompasını korumak için yoğunlaşan yoğunlaştırılabilir gazı yakalamak için 2 set özel filtrelerle donatılmıştır.

Yapılandırma Bağlantısı:

Sistem konfigürasyonu bağlantısı:
