Elektrikli dökme işlemi için transformatör bobin kurutma fırını

Transformörlerin Elektrikli dökme işlemi için kullanılan Transformör Bobin Kurutma Fırını

Giriş:

Bir transformatör sarmal kurutma fırını, transformatörlerin elektrikli dökme işleminde kullanılan özel bir ekipmandır.Elektrikli dökme işlemi, transformatör bobinlerinin yalıtım malzemeleri ile ıslatılmasını içerir, örneğin lak veya reçine, elektrik yalıtım özelliklerini artırmak ve nem ve diğer kirleticilerden korumak için.

Dökme işleminden sonra, izolasyon malzemelerinde bulunan fazla nem veya çözücüleri çıkarmak için transformatör sargılarının kurutulması gerekir.İşte burada transformatör sarmal kurutma fırını devreye girer.Fırın, kurutma sürecini kolaylaştırmak ve yalıtım malzemelerinin düzgün bir şekilde kurumasını sağlamak için yüksek sıcaklıklarda kontrol edilmiş bir ortam sağlar.

İşte bir transformatör sarmal kurutma fırınınun nasıl çalıştığının genel bir görüntüsü:

1. Yükleme: Transformör bobinleri fırına, tipik olarak raflara veya tepsilere yüklenir ve yeterli hava akışına izin vermek için aralarındaki uygun mesafeyi sağlar.

2. Isıtma: Fırın, oda içindeki sıcaklığı yükseltmek için elektrikli dirençli ısıtıcılar gibi ısıtma elemanları kullanır.Sıcaklık, kullanılan yalıtım malzemelerinin özelliklerine göre dikkatlice kontrol edilir..

3. Hava dolaşımı: Fırın, sıcak havayı oda boyunca dolaşan bir fan veya üfleyici sistemi ile donatılmıştır.Bu eşit ısıtma sağlar ve bobin sargılarından nemin çıkarılmasına yardımcı olur.

4. Havalandırma: Buharlaşan nem ve kurutma sürecinde yayılan uçucu buharları gidermek için yeterli havalandırma sağlanır.Temiz bir çalışma ortamını korumak için havalandırma sistemleri egzoz fanları ve filtreler içerebilir.

5. Sıcaklık ve zaman kontrolü: Kurutma süreci, yalıtım malzemesinin üreticisi tarafından belirlenen istenen sıcaklığı ve süreyi korumayı içerir.Bu, yalıtım malzemesinin düzgün bir şekilde sertleşmesini ve istenen elektrik ve mekanik özellikleri elde etmesini sağlar.

6. İzleme ve güvenlik özellikleri: Transformer bobin kurutma fırınları genellikle kurutma sürecini izlemek ve kontrol etmek için sıcaklık sensörleri, zamanlayıcılar ve güvenlik sistemleri içerir.Bu özellikler aşırı ısınmayı önler, düzgün kurutmayı sağlar ve olası tehlikelere karşı korur.

Transformer bobin kurutma fırınlarının özel tasarım ve özelliklerinin üreticiden ve elektrikli döküm sürecinin gereksinimlerine bağlı olarak değişebileceğini belirtmek önemlidir.Düzgün çalışma ve bakım için her zaman ekipman üreticisinin talimatlarına ve özelliklerine başvurmak önerilir..

1. Ekipmanın bileşimi

2. Teknik göstergeler ve ekipman parametreleri:
   1. Vakumlu dökme kavanozu Φ2000×L2400
   2. Vakum sisteminin ana pompasının pompalama hızı 300L/S'dir.
   3. Dökme tankının çalışma sıcaklığı 70 ~ 85 °C
   4. Doldurma tankının nihai vakum derecesi (soğuk durumda, yük olmadan) ≤50Pa
   5. Doldurma tankının sızıntı hızı ≤50Pa.L/S
   6. Dökme tankının çalışma vakum 50 ~ 100Pa
   7. Ekipman, manuel ölçüm ve malzemelerin dinamik karıştırılmasını benimser.
   8. Ekipman vakum döküm sürecini benimsiyor.
   9. Karıştırma tankı elektrikli ısıtma, ısı iletme yağı olarak ısı aktarma ortamı ve otomatik sıcaklık kontrolü kullanır.Tüm ısıtma parçaları ısı yalıtım malzemeleri ile yalıtılmıştır., ve dökme tankı paslanmaz çelik levha ile zırhlandırılmıştır (SUS430); Karıştırma tankı ince çelik levha ile zırhlandırılmıştır ve yüzeyde kaplanmıştır.İzolasyon tabakasının yüzey sıcaklığı oda sıcaklığı 20°C'den yüksek değildir..
3. Ekipman Gücü, Su, Hava Kaynağı ve Temel Durum

Gereksinimler (Kullanıcıya: Güç kaynağı, hava kompresörü):

1. İsimlendirilmiş güç: 80kw, 380V, 50Hz, üç fazlı beş telli özel dağıtım dolabı, elektrikli kontrol dolabına bağlı güç.
2. Su kaynağı: basınç ≥0,2Mpa, maksimum tüketim 3m3/h, su sıcaklığı ≤25°C.
3. Sıkıştırılmış hava: 0.4 ~ 0.6Mpa, maksimum tüketimi 0.3m3/min
4. Bizim tasarım çizimlerine göre gömülü tankın temelini, çelik çerçevesini ve dış rayını yapın.

4. Her bir sistemin teknik koşulları:
   1. 400L vakum karıştırma ve degazlama tankı seti

Tankın teknik özelliği ve uygulaması

Etkili hacim 400L'dir.

Isı iletim yağı 10KW

En son vakum: 50Pa (yük yok, soğuk durum)

Yük sızıntısı yok: 50Pa.L/S

Çalışma sıcaklığı: 60 ~ 80°C

Tank yüzey sıcaklığı Çevre sıcaklığı +20°C

Frekans kontrol cihazı ile donatılmış, malzemenin viskozitesine göre karıştırma kaldırma hızını ayarlayabilir;

Kaya yünü yalıtım, paslanmaz çelik plaka (SUS430, 1,5 mm kalınlığında) zırhlı, yüzey kaplama

Bu tank epoksi reçine ve sertleştirici karışımının karıştırılması ve vakum gazdan çıkarılması için kullanılır.

Karıştırma tankı, üretimi artırmak için vakum dökme tankının dökme ana tarafına monte edilir.

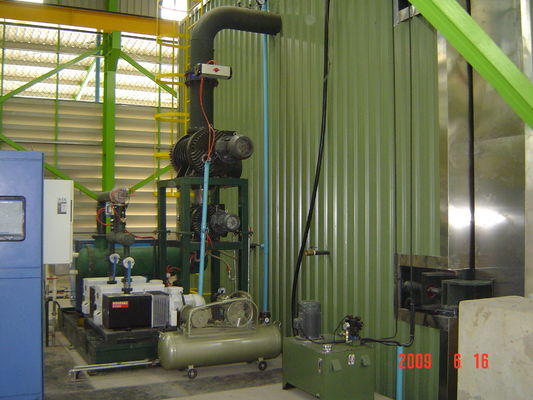

4.4 VAKUUM SISTEMİNİN İKİ SETİ (Toplam 3 vakum pompası):

4.4.1Döner bir levha Roots ünitesinin dökme tankı vakum ünitesine maksimum pompalama hızı 300L/S'dir. Sistemin çalışma vakumu 50-200Pa arasında kontrol edilebilir.Yüksek vakum derecesi nedeniyle vakum sistemine pompalanma olasılığını azaltmakSistem, pompalanan gazda kirlilikleri maksimum ölçüde önlemek ve vakum pompasını korumak için yoğunlaşan yoğunlaştırılabilir gazı yakalamak için 2 set özel filtrelerle donatılmıştır.
