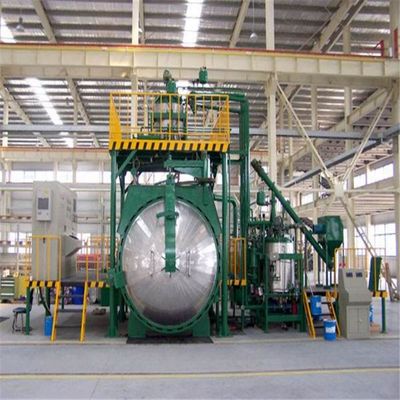

Kurumuş tip transformatörler için özel vakum epoxy reçine dökme makinesi elektrikli yalıtım

Basınç Artıran Kurutma tesisi, iki bileşenli önceden karıştırılmış doldurma epoksi reçine vakum dökümü için uygundur.

Kullanıcının üretim ihtiyaçlarına göre,WUXI JIACHEN POWER ELECTRONICS EQUIPMENT CO.,Ltd.has determined the following technical solutions based on the company's many years of accumulated pouring equipment manufacturing experience and design specifications for further discussion and negotiation between the two parties.

Bu çözeltinin ekipmanı, iki bileşenli önceden karıştırılmış doldurma epoksi reçine vakum dökümü için uygundur.

<>一,

7Tedarikçi, dökme ekipmanları için uygulanabilir, olgun ve kanıtlanmış teknoloji sağlayacağını garanti eder.

8Bir yıl içinde normal çalışma için yedek parçalar ve yedek parçalar sağlayın.

• Bu ekipman setinin tasarımı aşağıdaki ilgili standartları, ilgili kılavuzları ve standartları kabul eder.

1) Bu teknik spesifikasyon "KCY-500-3000 Vakum Basınçlı Atma Ekipmanı Teknik Specifikasyonu"

2) GB9115.1-2000 "Vacuum Flange"

3) JB/T6533-97 "Döner yelkenli vakum pompası"

4) JB/T7674-95 "Kök vakum pompası"

5) GB/T6709-96 "Vakum boru hatları ve aksesuarları"

6) JB1090-1092 "Vakum için kauçuk mühür türleri ve boyutları"

7) GB191 "Paketleme, Depolama ve Taşıma Resimli İşaretleri"

8) Lanzhou Fizik Enstitüsü "Vakum Tasarım Kılavuzu"

9) Northeastern Üniversitesi "Vacuum Sistem Tasarım Kılavuzu"

10) GB/T5226.1-1996 "Endüstriyel Makineler ve Elektrikli Ekipmanlar Bölüm 1: Genel Teknik Koşullar";

• Ekipmanın özellikleri

1Bu plandaki vakum basınçlı döküm ekipmanları, 35 kV ve altındaki döküm tipi transformatörlerin ve reaktörlerin vakum dökümü için uygundur.

2Bu çözüm, enerji tasarrufu ve çevre koruma gereksinimlerini yansıtır.Özel olarak üretilen elektrikli ısıtıcı plakanın kullanım ömrü Almanya'dan ithal edilen ısıtıcı plakanın üç katından fazla, ve ısıtma gücü Almanya'dan ithal edilen ısıtma plakalarının %75'ini oluşturuyor.

3Eşsiz filtreleme sistemi, reçin buharının vakum pompasına girmesini etkili bir şekilde engelleyebilir.

• Teknik çözümler:

1. Ekipmanın bileşimi

2- Ekipmanın teknik göstergeleri ve parametreleri

2.1Basınçlı döküm tankı Φ3000×L3500

2.2Vakum sistemi ana pompa pompalama hızı 600L/S

2.3"Doldurma tankının çalışma sıcaklığı 70°C 85°C'dir.

2.4,Doldurma tankının son vakum derecesi

(soğuk durum, yük yok) ≤50Pa

2.5,Doldurma tankının sızıntı hızı ≤50Pa.L/S

2.6,Doldurma tankının çalışma vakum derecesi 50~100Pa

2.7Çalışma basıncı 0'0.4Mpa

2.8Maksimum tasarım basıncı 0.75Mpa

2.9En büyük basınç ünlü markalarda 0.6Mpa.

2.10"Bu ekipman el ölçümünü ve malzemelerin dinamik karıştırılmasını benimsiyor.

2.11Bu ekipman vakum pozitif basınç dökme işlemini benimsiyor.

2.12Karıştırma tanklarının hepsi elektrikle ısıtılır, ısı aktarma ortamı olarak termal yağ ve otomatik sıcaklık kontrolü vardır.Her bir ısıtma parçası ısı yalıtım malzemeleri ile yalıtılmıştır, dökme tankı paslanmaz çelik levhalarla zırhlandırılmıştır (SUS430), karıştırma tankı ise ince çelik levhalarla zırhlandırılmıştır ve yüzey kaplamalıdır.İzolasyon tabakasının dış yüzey sıcaklığı oda sıcaklığından 20°C daha yüksek olmamalıdır..

3. Ekipmanın gücü, suyu, hava kaynağı ve temel durum gereksinimleri (kullanıcı ekipmanları: güç kaynağı, hava kompresörü)

3.1,Nitelikli güç: 100kw, 380V, 50Hz, üç fazlı beş telli özel dağıtım dolabı, güç kaynağı elektrikli kontrol dolabına bağlıdır.

3.2Su kaynağı: basınç ≥0,2Mpa, maksimum tüketim 3 m3/h, su sıcaklığı ≤25°C.

3.3Sıkıştırılmış hava: 0.4 ≈ 0.6Mpa, maksimum tüketim 0.3m3/min

3.4Temel, çelik çerçeve ve tankın dış rayını şirketimizin tasarım çizimlerine göre yapın.

4. Her sistemin teknik koşulları

4.1500L vakum karıştırma gaz çözme tankı seti

Tankın teknik göstergeleri ve kullanımları

Etkili hacim 500L

Termal yağ ısıtma 10KW

En son vakum derecesi: 50Pa ((空载,冷态)

Yüksüz sızıntı hızı: 50Pa.L/S

Çalışma sıcaklığı: 60 ̊80°C

Tank dış yüzey sıcaklığı Çevre sıcaklığı+20°C

Frekans dönüştürme hızı düzenleyici bir cihazla donatılmış, karıştırma ve kaldırma hızı malzemenin viskozitesine göre ayarlanabilir; Kaya yünü yalıtımı,paslanmaz çelik plaka (SUS430, 1,5 mm kalınlığında) zırh, yüzey kaplama

Bu tank, epoksi reçine ve kurucu ajan karışımlarının karıştırılması ve vakumlu gazdan çıkarılması için kullanılır.

Karıştırma tankı, üretimi artırmak için vakum basınç dökme tankının dökme ana borusunun üzerine kurulur.

Tank aksesuarları:

500L karıştırma tankı (750kg malzeme)

4.2Bir set vakum basınç dökme tankı sistemi

Basınç tankının teknik göstergeleri ve kullanımları:

Yatay tank iç duvar boyutları: Φ3000mm×3500mm

En son vakum derecesi: 30Pa ((Şarj yok, soğuk durum)

Yüksüz sızıntı hızı: 100Pa.L/S

Çalışma sıcaklığı: 70°C-85°C

Tank dış yüzey sıcaklığı: Ambiant sıcaklık +20°C

Çalışma basıncı 0 ̊0.4Mpa

Maksimum tasarım basıncı 0.75Mpa

Ad plakası maksimum basıncı 0.6Mpa

Alan test basıncı 0,8Mpa ((su basıncı)

Dökme borusu manuel bir top valfi ile kesilir ve gerçek gerekli vakum dökme valfi ürün miktarına göre ayarlanabilir.dökme borusunun flange arayüzü gelecekteki yükseltmeler için ayrılmıştır. Dökme tankı yatay, yan salıncakli bir kapıyla. Tank gövdesi vakum dökme tankı yapısıdır. Tank kapısı yerinde kapatıldıktan sonra, flange dalgalanmış dişlerle kilitlenir.

Vakum döküm teknolojisinin kullanımı döküm sürecini optimize edebilir, malzemenin geçirgenliğini artırabilir ve nihayetinde ürünün kısmi boşaltma göstergelerinin etkisini azaltabilir.

Tank kapısı yerinde kapatıldıktan sonra, elle döndürülür ve kilitlenir.

Tank yere monte edilir ve tank hafif bir ray (15 kg ulusal standart) ve bir çalışma arabası (1700X2800mm) ile donatılır.

Tankın dış yüzeyi elektrikli bir sıcak plaka ile ısıtılır.

Tankın içindeki yolun yüksekliği, kolaylık için tankın dışındaki transfer arabasının yoluna eşittir (tankın dışındaki transfer arabası kullanıcı tarafından yapılır).

Trolley giriş ve çıkışı;

Kaya yünü yalıtım ve paslanmaz çelik levhası (SUS430) zırhlandırma işlemi.

Tank aksesuarları

4.3İki ısıtma sistemi

Her bir ünitenin sıcaklık ayarlamasını kolaylaştıran sıcaklık kontrol sistemi. Karıştırma tankı termal yağ ısı transferi yöntemini benimser.dökme tankı doğrudan Wuxi elektrikli ısıtma plağı tarafından ısıtılır, otomatik sıcaklık kontrolü ve aşırı sıcaklık alarmı ile. Gücü 54KW ve maksimum ısıtma sıcaklığı 130°C.

Tüm karıştırma tankı ısıtma sistemlerinin ısıtma sıcaklığı normal sıcaklıktan 80°C'ye ayarlanabilir.

Sistem Yapılandırması:

500L son karıştırma tankı için ısıtma sistemi

Vakum basınçlı dökme tankının ısıtma sistemi

4.42 set vakum sistemi (toplamda 3 vakum pompası)

4.4.1"Döner bıçaklı bir set Roots birimi, dökme tankı vakum pompalama birimi için maksimum pompalama hızı 300L/S'ye sahiptir. Sistemin çalışma vakumunu 50-200Pa arasında kontrol edebilirsiniz.Yüksek vakum derecesi nedeniyle materyallerin vakum sistemine pompalanma olasılığını azaltmakSistem, çıkarılan gazdaki kirlilikleri en fazla engellemek ve vakum pompasını korumak için yoğunlaşan gazları yakalamak için iki özel filtre seti ile donatılmıştır.

Eklentileri yapılandır

4.4.2,VSV-100 vakum ünitesi, vakum karıştırma ve gaz çözme tankını 25L/S pompalama hızı ile vakumlandırmak için kullanılır.

Sistem için konfigürasyon eklemleri:

4.5Bir set otomatik temizlik sistemi.

4.5.1"Bu sistem şunları içerir: diafragma transfer pompası, çözücü tankı, su tankı, boru hattı, valf, vakum ölçer, vb.

4.5.2"Sistem, diyafram pompasıyla çözücüyi karıştırma tankına taşır.

4.5.3Otomatik temizlik işlemi boru hattını ve valfini akış tankı, valf ve boru hattı üzerinden çözücü tankına geri dökerek tamamlanır.

4.5.4Solvent tankı, düzenli olarak çöküntüyü boşaltmak için bir boşaltma valfi ile donatılmıştır.

4.6Bir set soğutma su boru sistemi

Bu sistem, ekipman kapsamındaki her su tüketim noktasında soğutma suyu boruları, valfler, basınç ölçerleri vb. içerir.Kullanıcıların su kaynağı ve geri dönüş noktalarını ekipman alanına 5 metrelik bir mesafede bağlamaları gerekir..

Tedarikçi tarafından sağlanan:

4.7Bir set pnevmatik boru sistemi

4.7.1Kullanıcı, ekipman alanının 5 metre içinde bir hava kaynağı sağlar.

Tedarikçi tarafından sağlanan:

4.8,Bir set elektronik kontrol sistemi (dokunmatik ekran)

fonksiyon:

Bu kontrol sistemi, 0 ila 40 °C arasında değişen ortam sıcaklıkları için uygundur ve kablolama, kablolama ve köprü düzenlemesi uluslararası standartlara uygun olarak gerçekleştirilir.

●Doldurma tankının sıcaklığı ve vakum derecesinin tespiti ve dijital gösterimi.

● Dokunmatik ekran işlem akışını kontrol eder ve her cihaz biriminin çalışma durumunu gösterir.

●Motor kontrolü, pnevmatik valf ve elektromanyetik valf kontrolünü karıştırmak.

●Vakum ünitesinin pompaları ve valfleri arasında kilitlenme ve kilitlenme gerçekleştirin.

●Yetersiz hava basıncı ve su basıncı için alarm cihazı kullanın.

● Karıştırma tankının beslenmesi elle hazırlanır ve karıştırma tankına girer.

● Hem manuel düğme kontrolü hem de dokunmatik ekran kontrolü yapabilir

yapılandırma:

Elektrikli kontrol dolabı 1 SET

Dokunmatik ekran 1 SET

Dijital vakum ölçer 1 SET

Dijital sıcaklık kontrol cihazı 3 SET

Katı durum rölesi 2 SET

Frekans dönüştürücü 1 SET

sıcaklık sensörü 4 SET

Düğme, düğme 1 SET

röle 1 SET

Hava anahtarı 1 SET

Motor koruma düğmesi vb. 1 SET

Kablo ve tel 1 SET

Köprü 1 SET

4.9 Diğer teknik gereksinimler

4.9.1Yüzey pas giderme, pas önleme ve sistem bileşenlerinin boya tedavisi.

4.9.2 Isıtma sisteminin tüm bileşenlerinin dış yüzeyleri (zırhlı parçalar ve satın alınan bileşenler hariç) tümüyle sıcak kırmızıdır.

4.9.3 Elektrikli kontrol dolabının dış yüzeyi gök mavi

4.9.4 Kalan parçaların dış yüzeyleri (zırhlı parçalar ve satın alınan parçalar hariç) ve ekipman çalışma platformu tümü endüstriyel gri renktedir.

4.10Bir takım ekipman kurulum çelik çerçeve platform (malzemeler dahil)

Bu çelik çerçeve platformu, bu ekipman setini kurmak için kullanılır. Çelik çerçeve 2 katmanlı bir yapıdır. Karıştırma tankı ikinci kattaki çelik platformda yerleştirilir.

Çelik çerçevenin çizimlerini ve malzemelerini sağlıyoruz.

五Rastgele aksesuarlar ve yedek parçalar listesi

Uygulama:
