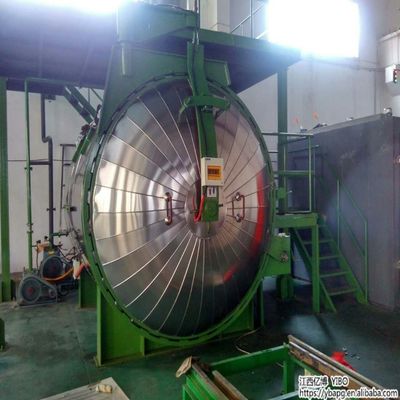

Kuru tip epoksi reçine makinesi

Basınç Arttırıcı Kurutma tesisi, iki bileşenli önceden karıştırılmış dolgu epoksi reçinesinin vakumlu dökümü için uygundur.

Kullanıcının üretim ihtiyaçlarına göre,WUXI JIACHEN GÜÇ ELEKTRONİĞİ EKİPMANLARI CO., Ltd.iki taraf arasında daha fazla tartışma ve müzakere için şirketin uzun yıllara dayanan dökme ekipmanı imalat tecrübesine ve tasarım spesifikasyonlarına dayanarak aşağıdaki teknik çözümleri belirlemiştir.

Bu çözümün ekipmanı, iki bileşenli önceden karıştırılmış dolgu epoksi reçinesinin vakumlu dökümü için uygundur.

<>一,

7. Tedarikçi, dökme ekipmanı için uygulanabilir, olgun ve kanıtlanmış teknoloji sağlamayı garanti eder.

8. Bir yıl içinde normal çalışma için yedek parça ve yedek parça sağlayın. Bu yedek parça ve yedek parçalar ücretsiz olarak verilmektedir.

• Bu ekipman setinin tasarımında aşağıdaki ilgili standartlar, ilgili kılavuzlar ve standartlar benimsenmiştir.

1) Bu teknik şartname "KCY-500-3000 Vakumlu Basınçlı Döküm Ekipmanı Teknik Şartnamesi"

2) GB9115.1-2000 "Vakum Flanşı"

3) JB/T6533-97 "Döner kanatlı vakum pompası"

4) JB/T7674-95 "Kök Vakum Pompası"

5) GB/T6709-96 "Vakum boru hatları ve aksesuarları"

6) JB1090-1092 "Vakum için lastik conta tipleri ve boyutları"

7) GB191 "Ambalaj, Depolama ve Taşıma Resimli İşaretleri"

8) Lanzhou Fizik Enstitüsü "Vakum Tasarım Kılavuzu"

9) Northeastern Üniversitesi "Vakum Sistemi Tasarım Kılavuzu"

10) GB/T5226.1-1996 "Endüstriyel Makineler ve Elektrikli Ekipman Bölüm 1: Genel Teknik Koşullar";

• Ekipman özellikleri

1. Bu plandaki vakumlu basınçlı döküm ekipmanı, 35kV ve altındaki döküm tipi transformatörler ve reaktörlerin vakumlu dökümü için uygundur.

2. Bu çözüm, enerji tasarrufu ve çevre koruma gereksinimlerini yansıtmaktadır. Özel olarak üretilen elektrikli ısıtma plakası, Almanya'dan ithal edilen ısıtma plakasının üç katından daha fazla kullanım ömrüne sahiptir ve ısıtma gücü, Almanya'dan ithal edilen ısıtma plakasının %75'idir. Gerçekten enerji tasarrufu sağlayan ve çevre dostu bir üründür.

3. Benzersiz filtreleme sistemi, reçine buharının vakum pompasına girmesini etkili bir şekilde önleyebilir.

• Teknik çözümler:

1. Ekipman bileşimi

2. Ekipman teknik göstergeleri ve parametreleri

2.1, Basınçlı dökme tankı boyutu Φ3000 × L3500

2.2, Vakum sistemi ana pompa pompalama hızı 600L/S

2.3, Dökme tankı çalışma sıcaklığı 70~85°C

2.4,Dökme tankının nihai vakum derecesi

(soğuk durum, yük yok) ≤50Pa

2.5, Dökme tankı sızıntı oranı ≤50Pa.L/S

2.6,Dökme tankının çalışma vakum derecesi 50~100Pa

2,7, çalışma basıncı 0~0,4Mpa

2.8, Maksimum tasarım basıncı 0.75Mpa

2.9, Ünlü markalar üzerindeki en büyük baskı 0.6Mpa

2.10,Bu ekipman, malzemelerin manuel ölçümünü ve dinamik karışımını benimser.

2.11, Bu ekipman vakum pozitif basınçlı dökme işlemini benimser.

2.12, Karıştırma tanklarının tümü elektrikle ısıtılır, ısı transfer ortamı olarak termal yağ ve otomatik sıcaklık kontrolü kullanılır. Dökme tankı doğrudan elektrikli ısıtma elemanları ile ısıtılır. Her bir ısıtma parçası ısı yalıtım malzemeleri ile izole edilmiş, dökme tankı paslanmaz çelik plakalarla (SUS430), karıştırma tankı ise ince çelik plakalarla zırhlanmış ve yüzeyi kaplanmıştır. Yalıtım tabakasının dış yüzey sıcaklığı oda sıcaklığından 20°C yüksek olmayacaktır.

3. Ekipman gücü, su, hava kaynağı ve temel durum gereksinimleri (kullanıcı ekipmanı: güç kaynağı, hava kompresörü)

3.1, Nominal güç: 100kw, 380V, 50Hz, üç fazlı beş telli özel dağıtım kabini, güç kaynağı elektrik kontrol kabinine bağlanır.

3.2, Su kaynağı: basınç ≥0.2Mpa, maksimum tüketim 3 m3/saat, su sıcaklığı ≤25°C.

3,3, Basınçlı hava: 0,4~0,6Mpa, maksimum tüketim 0,3m3/dak

3.4, Şirketimizin tasarım çizimlerine göre temel, çelik çerçeve ve gömülü tank dış rayını yapın.

4. Her sistemin teknik koşulları

4.1, 500L vakumlu karıştırma gaz giderme tankı seti

Tank teknik göstergeleri ve kullanımları

Etkili hacim 500L

Termal yağ ısıtma 10KW

Nihai vakum derecesi: 50Pa

Yüksüz kaçak oranı: 50Pa.L/S

Çalışma sıcaklığı: 60~80°C

Tank dış yüzey sıcaklığı Ortam sıcaklığı﹢20°C

Frekans dönüştürme hızı düzenleme cihazı ile donatılmış olan karıştırma ve kaldırma hızı, malzemenin viskozitesine göre ayarlanabilir; Taş yünü yalıtımı, paslanmaz çelik levha (SUS430, 1,5 mm kalınlık) zırh, yüzey kaplama

Bu tank, epoksi reçine ve kürleme maddesi karışımlarının karıştırılması ve vakumla gazdan arındırılması için kullanılır.

Karıştırma tankı, üretimi arttırmak için vakumlu basınçlı dökme tankının dökme ana borusunun üzerine monte edilir.

Tank aksesuarları:

500L karıştırma tankı (750kg malzeme)

4.2,Bir dizi vakum basınçlı dökme tankı sistemi

Basınç tankı teknik göstergeleri ve kullanımları:

Yatay tank iç duvar boyutları: Φ3000mm×3500mm

Nihai vakum derecesi: 30Pa (Yüksüz, soğuk durum)

Yüksüz kaçak oranı: 100Pa.L/S

Çalışma sıcaklığı: 70~85°C

Tank dış yüzey sıcaklığı: Ortam sıcaklığı +20°C

çalışma basıncı 0~0.4Mpa

Maksimum tasarım basıncı 0,75Mpa

isim plakası maksimum basıncı 0,6Mpa

Saha test basıncı 0,8Mpa

Dökme borusu manuel bir küresel vana ile kesilir ve gerekli olan vakumlu dökme vanası ürün miktarına göre ayarlanabilir. Dökme borusunun flanş arayüzü gelecekteki yükseltmeler için ayrılmıştır. Dökme tankı yataydır ve yandan açılır kapılıdır. Tank gövdesi vakumlu dökme tankı yapısıdır. Tank kapısı yerine kapatıldıktan sonra flanşlı dişlilerle kilitlenir.

Vakumlu döküm teknolojisinin kullanılması, döküm sürecini optimize edebilir, malzemenin geçirgenliğini artırabilir ve sonuçta ürünün kısmi deşarj göstergelerinin etkisini azaltabilir.

Tank kapısı yerine kapatıldıktan sonra manuel olarak döndürülerek kilitlenir.

Tank yere monte edilmiştir ve tank bir hafif raylı sistem (ulusal standart 15kg) ve bir çalışma arabası (1700X2800mm) ile donatılmıştır.

Tankın dış yüzeyi elektrikli bir ısıtıcı plaka ile ısıtılır;

Tankın içindeki rayın yüksekliği, kolaylık sağlamak amacıyla tankın dışındaki transfer arabasının yolu ile aynı hizadadır (tankın dışındaki transfer arabası kullanıcı tarafından yapılmıştır).

Tramvay girişi ve çıkışı;

Taş yünü izolasyonu ve paslanmaz çelik sac (SUS430) zırhlama işlemi. Tank, proses gereksinimlerini karşılayan diğer arayüzlerle donatılmıştır.

Tank aksesuarları

4.3,İki ısıtma sistemi

Her ünitenin sıcaklık ayarını kolaylaştıran sıcaklık kontrol sistemi. Karıştırma tankı termal yağ ısı transfer yöntemini benimser. Dökme tankı, otomatik sıcaklık kontrolü ve aşırı sıcaklık alarmı ile doğrudan Wuxi elektrikli ısıtma plakası tarafından ısıtılır. Güç 54KW ve maksimum ısıtma sıcaklığı 130°C'dir.

Tüm karıştırma tankı ısıtma sistemlerinin ısıtma sıcaklığı normal sıcaklıktan 80°C'ye kadar ayarlanabilir.

Sistem Yapılandırması:

500L son karıştırma tankı için ısıtma sistemi

Vakumlu basınçlı dökme tankının ısıtma sistemi

4.4,İki set vakum sistemi (toplamda 3 vakum pompası)

4.4.1, Bir dizi döner bıçaklı Roots ünitesi, dökme tankı vakum pompalama ünitesi için maksimum 300L/S pompalama hızına sahiptir. Sistemin çalışma vakumu 50-200Pa arasında kontrol edilebilmektedir; Yüksek vakum derecesi nedeniyle malzemelerin vakum sistemine pompalanma olasılığını azaltın; Sistem, çıkarılan gazdaki yabancı maddeleri maksimum düzeyde engellemek ve vakum pompasını korumak için yoğunlaşabilen gazları yakalamak için iki set özel filtreyle donatılmıştır.

Ekleri yapılandırma

4.4.2,Vakumlu karıştırma ve gazdan arındırma tankını 25L/S pompalama hızıyla vakumlamak için bir VSV-100 vakum ünitesi kullanılır.

Sistem için yapılandırma ekleri:

4.5,Bir set otomatik temizleme sistemi

4.5.1, Bu sistem şunları içerir: diyafram transfer pompası, solvent tankı, su deposu, boru hattı, vana, vakum ölçer, vb;

4.5.2, Sistem solventi bir diyaframlı pompa aracılığıyla karıştırma tankına taşır;

4.5.3,Otomatik temizleme işlemi, boru hattının ve vananın akış tankı, vana ve boru hattı yoluyla solvent tankına geri dökülmesiyle tamamlanır;

4.5.4,Çözücü tankı, tortuyu düzenli olarak boşaltmak için bir boşaltma vanasıyla donatılmıştır.

4.6,Bir set soğutma suyu boru hattı sistemi

Bu sistem, ekipman kapsamındaki her su tüketim noktasında soğutma suyu boruları, vanalar, manometreler vb. içerir. Kullanıcıların su besleme ve geri dönüş noktalarını ekipman sahasına 5 metre mesafe dahilinde bağlamaları gerekir.

Tedarikçi tarafından sağlananlar:

4.7,Bir set pnömatik boru hattı sistemi

4.7.1, Çeşitli pnömatik valflere ve silindirlere güç sağlamak için kullanılır. Kullanıcı, ekipman sahasının 5 metre yakınında bir hava kaynağı sağlar.

Tedarikçi tarafından sağlananlar:

4.8,Bir set elektronik kontrol sistemi (dokunmatik ekran)

işlev:

Bu kontrol sistemi 0 ile 40 OC arasındaki ortam sıcaklıklarına uygun olup, kablolama, kablolama ve köprü yerleşimi uluslararası standartlara uygun olarak yapılmaktadır.

●Döküm tankının sıcaklık ve vakum derecesinin tespiti ve dijital gösterimi.

●Dokunmatik ekran, proses akışını kontrol eder ve her cihaz ünitesinin çalışma durumunu görüntüler.

●Karışım motoru kontrolü, pnömatik valf ve elektromanyetik valf kontrolünü gerçekleştirin.

●Vakum ünitesinin pompaları ve valfleri arasındaki kilitleme ve kilitlemeyi gerçekleştirin.

●Yetersiz hava basıncı ve su basıncı için alarm cihazı uygulayınız.

●Karıştırma tankının beslemesi manuel olarak hazırlanarak karıştırma tankına girilir.

●Hem manuel düğme kontrolü hem de dokunmatik ekran kontrolü özelliği

konfigürasyon:

Elektrik kontrol kabini 1 TAKIM

Dokunmatik Ekran 1 SET

Dijital vakum ölçer 1 SET

Dijital sıcaklık kontrol cihazı 3 SET

Katı hal rölesi 2 SET

frekans dönüştürücü 1 TAKIM

sıcaklık sensörü 4 SET

Düğme, düğme 1 SET

röle 1 SET

Hava Anahtarı 1 TAKIM

Motor koruma şalteri vb. 1 TAKIM

Tel ve kablo 1 TAKIM

Köprü 1 TAKIM

4.9 Diğer teknik gereksinimler

4.9.1, Sistem bileşenlerinin yüzey pasının çıkarılması, pasın önlenmesi ve boyama işlemi.

4.9.2 Isıtma sisteminin tüm bileşenlerinin dış yüzeyleri (zırhlı parçalar ve satın alınan bileşenler hariç) sıcak kırmızıdır.

4.9.3 Elektrik kontrol kabininin dış yüzeyi gök mavisidir

4.9.4 Geri kalan bileşenlerin (zırhlı bileşenler ve satın alınan parçalar hariç) ve ekipman çalışma platformunun dış yüzeylerinin tamamı endüstriyel gri renktedir.

4.10,Bir dizi ekipman kurulumu çelik çerçeve platformu (malzemeler dahil)

Bu çelik çerçeve platformu, bu ekipman setini kurmak için kullanılır. Çelik çerçeve 2 katmanlı bir yapıdır. Karıştırma tankı ikinci kattaki çelik platform üzerine yerleştirilmiştir.

Çelik çerçevenin çizimlerini ve malzemelerini sağlıyoruz.
