| MOQ: | 1 parça |
| fiyat: | consult |
| standard packaging: | Standart ambalajı dışa aktar |
| Delivery period: | 3 gün |
| payment method: | L/C, T/T, Western Union, MoneyGram |
| Supply Capacity: | 100 Adet/Ay |
Yüksek basınçlı kabuk ve transformatörler için yüksek basınçlı kabuklı vakumlu yağ enjeksiyon yalıtım fırını
Uygulama alanı:
Yüksek basınçlı kabuklı vakumlu yağ enjeksiyon izolasyon fırını, yüksek basınçlı yağ türü kabuklarının vakumlu yağ enjeksiyon işlemine uygundur.Yüksek basınçlı yağla batırılmış transformatör ve diğer ürünler.
Ürün özellikleri:
1992 yılında kurulduğundan beri, şirketimiz vakum ekipmanları süreci ve ekipman konfigürasyonunun araştırma ve geliştirilmesine adanmıştır.Zengin araştırma ve geliştirme deneyimine ve tam üretim gücüne sahibiz., ve teknik seviyemiz sektörün ön saflarında.
3 boyutlu tasarım teknolojisini ve modüler tasarımı benimseyen ekipman, fabrikadan ayrılmadan önce bir bütün olarak monte edilir ve test edilir, bu da çalıştırmayı ve bakımı kolaylaştırır.
Sistem, yağ işleme yağı enjeksiyon işlem hattı oluşturmak için yağ arıtma sistemiyle birleştirilebilen entegre bir tasarımı benimser.Yüksek voltajlı kabuklar ve yüksek voltajlı transformatörler için vakumlu yağ enjeksiyonunun özel süreç gereksinimlerini karşılayan.
2014 yılında Triumph taslağa başkanlık etti:
Amorf alaşımlı çekirdek transformatörleri için vakumlu yağ enjeksiyon ekipmanları için ulusal standart (JB/T 12010-2014)
Yüksek gerilimli transformatör için vakum kurutma ve yağ enjeksiyonu ekipmanları için ulusal standart (JB/T 12011-2014)
"Entegre Vakum Yağlama Ekipmanı" (JB/T 12012-2014) ulusal standardı da dahil olmak üzere üç endüstri standardı,Endüstri ve Bilgi Teknolojisi Bakanlığı tarafından yayınlanmış ve uygulanmıştır..
Amorf alaşımlı transformatörler için vakumlu yağ enjeksiyon ekipmanlarının seçimi için referans:
Vakum dolu tank boyutu (mm) Çalışma vakum derecesi Kontrol yöntemi
4000×1800×1800 ≤ 260PaDokunmatik ekran akıllı kontrol
4000×2000×2000≤ 260PaDokunmatik ekran akıllı kontrol
4500×2000×2000 ≤260PaDokunmatik ekran akıllı kontrol 4500×2000×2000≤ 260PaDokunmatik ekran akıllı kontrol
5000×2000×2000≤ 260PaDokunmatik ekran akıllı kontrol
6000×2000×2000 ≤260PaDokunmatik ekran akıllı kontrol
F2400×4000 (toplu tank)≤ 260PaDokunmatik ekran akıllı kontrol
F2600×4000 (Tür tankı)≤ 260PaDokunmatik ekran akıllı kontrol
F3000×4000 (toplu tank)≤ 260PaDokunmatik ekran akıllı kontrol
Sertleştirme kurutma fırını, esas olarak dökme yalıtım parçalarının, impregnasyon yalıtım parçalarının ve lif yalıtım parçalarının kurutulması ve sertleştirilmesi için kullanılır.Kullanıcı gereksinimlerine göre çeşitli kurutma fırınlarını tasarlayabilir ve üretebiliriz.
Kısa giriş

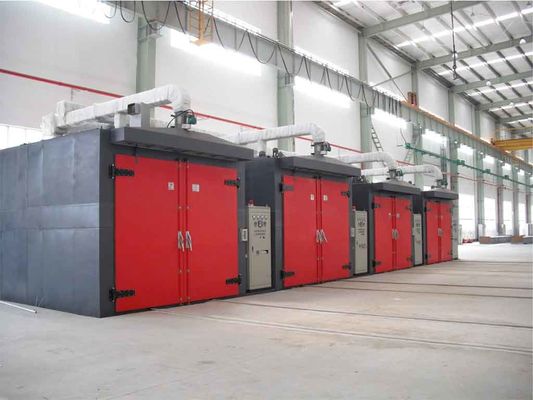

HG serisi transformatör / yalıtım parçaları sertleştirme fırını, transformatörün epoksit reçininin sertleştirilmesi ve bobinin ve kalıbın ön ısıtılması (önceden kurutulması) için uygundur.
Bu ürün serisi, kompakt ve güzel, birbirine bağlı iki veya daha fazla yapı seti olarak tasarlanabilir.Makine sıcaklık eşitliği mükemmel ve benzersiz sıcak hava dolaşımı modu vardır, farklı transformatör sertleştirme işlemlerine uygulanabilir.
performansı
| Parametreler | HG-1 | HG-2 | HG-3 | HG-4 | HG-5 |
| Çalışma odasının boyutu(Genişlik × derinlik × yükseklik)mm | 550×450×550 | 850×800×1000 | 1500×1000×1500 | 1900×800×1500 | 1700×1800×2000 |
| Çalışma sıcaklığı(oC) | İçerideki sıcaklık-200 | İçerideki sıcaklık-200 | İçerideki sıcaklık-200 | İçerideki sıcaklık-200 | İçerideki sıcaklık-200 |
| Çalışma voltajı/sıklığı(V/ Hz) | 3-380/50 | 3-380/50 | 3-380/50 | 3-380/50 | 3-380/50 |
| Isıtma gücü(kw) | 4 | 10.5 | 18 | 21 | 36 |
| Sıcaklık eşitliği (%) | ±2.5 | ±2.5 | ±2.5 | ±2.5 | ±2.5 |
| Sıcaklık dalgalanması(oC) | ± 1 | ± 1 | ± 1 | ± 1 | ± 1 |
| Not: Standart olmayan ürün, kullanıcının gereksinimlerine göre tasarlanabilir ve üretilebilir. | |||||
Video
Video
Video
Video
Video
Video
Video
Video
|
|
